Серия мембранных клапанов

YAJ-75

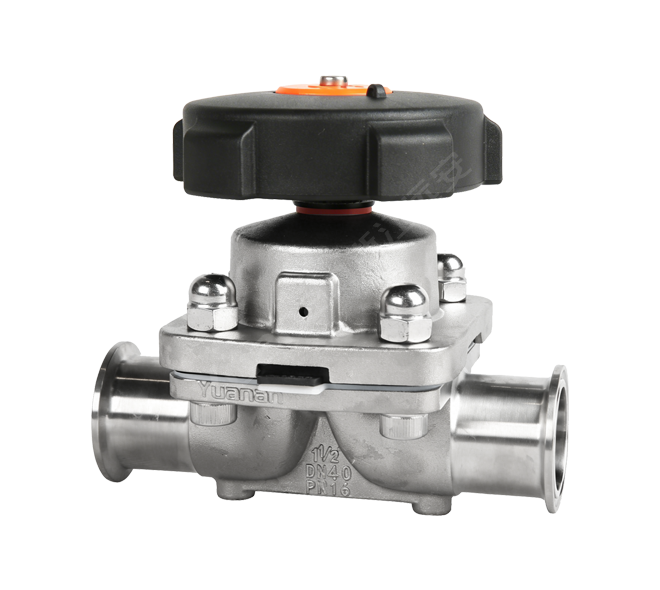

YNF ручной мембранный клапан

Номинальный проход
⌀ 12.7 — 152.4

Материал корпуса клапана
304/316L

Тип привода
Ручной

Материал уплотнения
EPDM / PTFE

Диапазон давления
1.0Mpa

Рабочая температура
-10 — 150℃

Технология изготовления корпуса клапана
Литье/Ковка

Значение Ra корпуса клапана
0.38/0.51/0.6
Опциональная технология электрополировки

Тип соединения
Быстроразъемное соединение / Сварное соединение

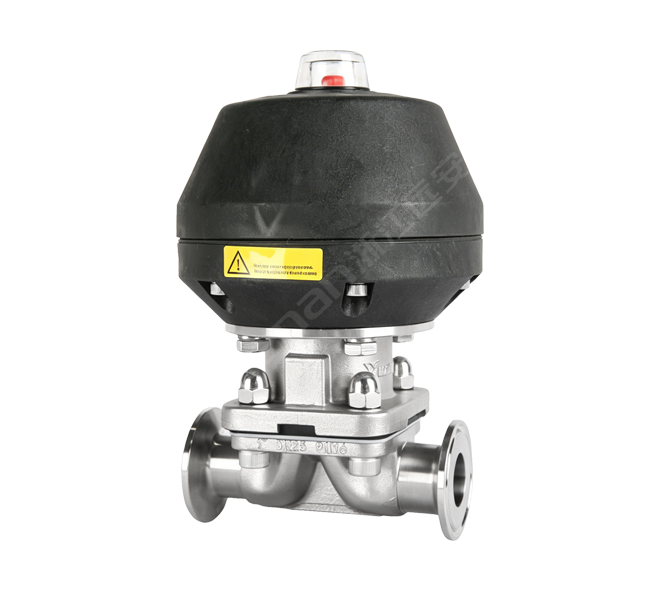

YAJ-80

YNF пневматический мембранный клапан (пластиковый цилиндр)

Номинальный проход
⌀ 12.7 — 152.4

Материал корпуса клапана
304/316L

Тип привода
Пневматический

Материал уплотнения
EPDM / PTFE

Диапазон давления
1.0Mpa

Рабочая температура
-10 — 150℃

Технология изготовления корпуса клапана
Литье/Ковка

Значение Ra корпуса клапана
0.38/0.51/0.6
Опциональная технология электрополировки

Тип соединения
Быстроразъемное соединение / Сварное соединение

YAJ-81

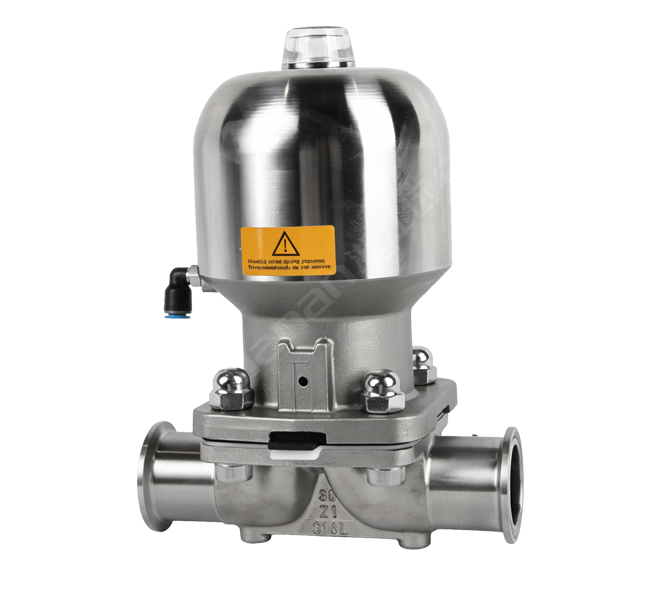

YNF пневматический мембранный клапан (цилиндр из нержавеющей стали)

Номинальный проход
⌀ 12.7 — 152.4

Материал корпуса клапана
304/316L

Тип привода
Пневматический

Материал уплотнения
EPDM / PTFE

Диапазон давления
1.0Mpa

Рабочая температура
-10 — 150℃

Технология изготовления корпуса клапана
Литье/Ковка

Значение Ra корпуса клапана
0.38/0.51/0.6
Опциональная технология электрополировки

Тип соединения
Быстроразъемное соединение / Сварное соединение

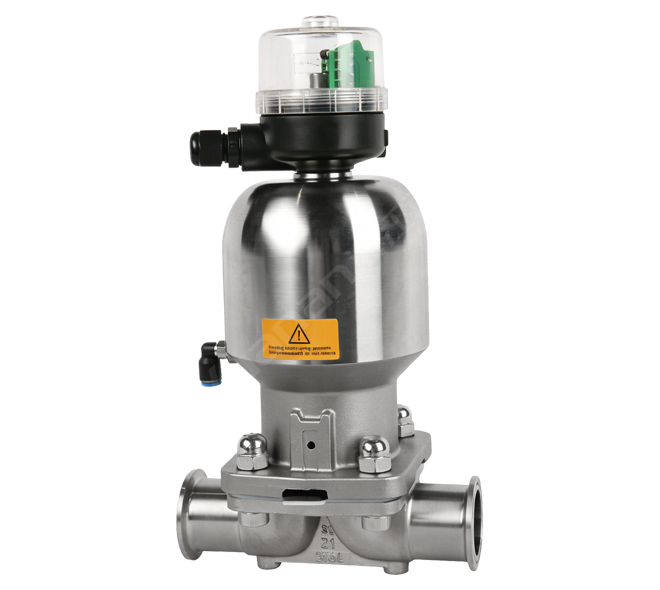

YAJ-83

YNF пневматический мембранный клапан (цилиндр из нержавеющей стали / с обратной связью)

Номинальный проход
⌀ 12.7 — 152.4

Материал корпуса клапана
304/316L

Тип привода
Пневматический

Материал уплотнения
EPDM / PTFE

Диапазон давления
1.0Mpa

Рабочая температура
-10 — 150℃

Технология изготовления корпуса клапана
Литье/Ковка

Значение Ra корпуса клапана
0.38/0.51/0.6
Опциональная технология электрополировки

Тип соединения
Быстроразъемное соединение / Сварное соединение

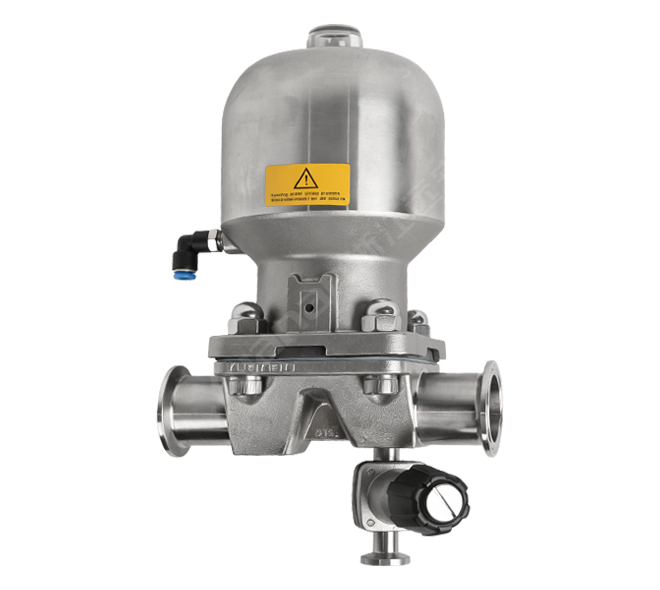

YNF пневматический мембранный клапан (цилиндр из нержавеющей стали / с пробоотбором)

Номинальный проход
⌀ 25.4×12.7
⌀ 38.1×12.7
⌀ 50.8×12.7
⌀ 63.5×12.7

Материал корпуса клапана
304/316L

Тип привода
Пневматический

Материал уплотнения
EPDM / PTFE

Диапазон давления
0.6 — 1.0Mpa

Рабочая температура
-10 — 150℃

Технология изготовления корпуса клапана
Литье/Ковка

Значение Ra корпуса клапана
0.38/0.51/0.6
Опциональная технология электрополировки

Тип соединения
Быстроразъемное соединение / Сварное соединение

YAJ-79

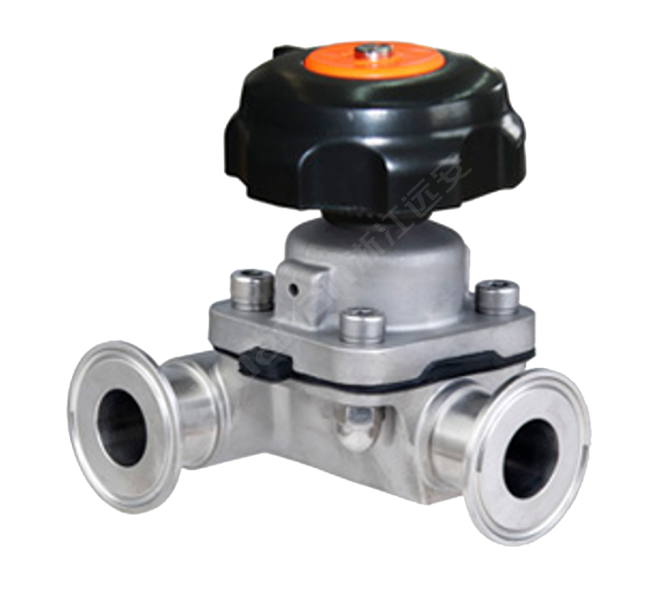

YNFS трехходовой ручной мембранный клапан

Номинальный проход
⌀ 12.7 — 101.6

Материал корпуса клапана
304/316L

Тип привода
Ручной

Материал уплотнения
EPDM / PTFE

Диапазон давления
0.4 — 0.5Mpa

Рабочая температура
-10 — 150℃

Технология изготовления корпуса клапана
Литье/Ковка

Значение Ra корпуса клапана
0.38/0.51/0.6
Опциональная технология электрополировки

Тип соединения
Быстроразъемное соединение / Сварное соединение

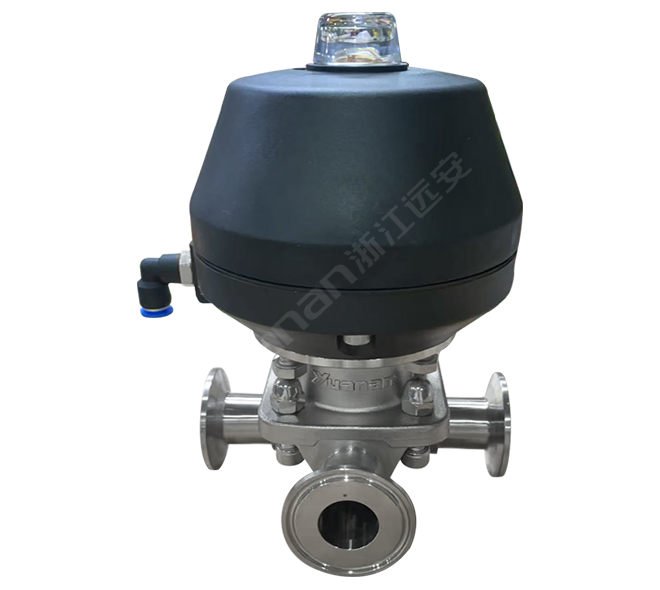

YAJ-82

YNFS трехходовой пневматический мембранный клапан (пластиковый цилиндр)

Номинальный проход
⌀ 12.7 — 101.6

Материал корпуса клапана
304/316L

Тип привода
Пневматический

Материал уплотнения
EPDM / PTFE

Диапазон давления
0.6 — 1.0Mpa

Рабочая температура
-10 — 150℃

Технология изготовления корпуса клапана
Литье/Ковка

Значение Ra корпуса клапана
0.38/0.51/0.6
Опциональная технология электрополировки

Тип соединения
Быстроразъемное соединение / Сварное соединение

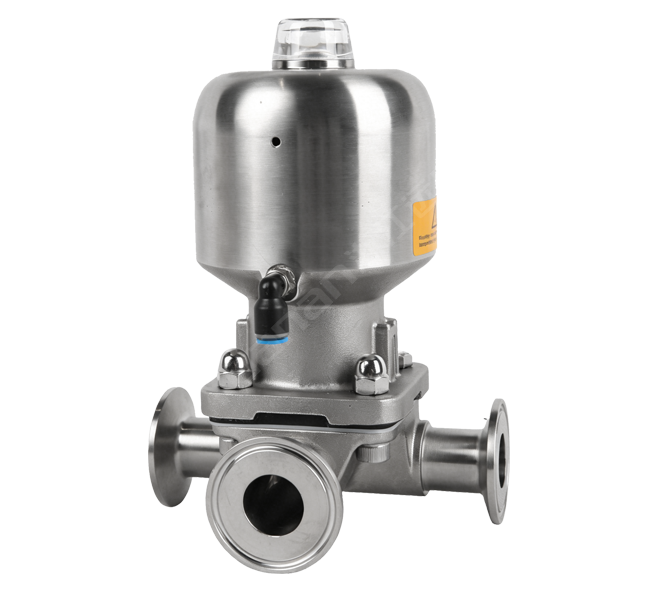

YAJ-101

YNFS трехходовой пневматический мембранный клапан (цилиндр из нержавеющей стали)

Номинальный проход
⌀ 12.7 — 101.6

Материал корпуса клапана
304/316L

Тип привода
Пневматический

Материал уплотнения
EPDM / PTFE

Диапазон давления
0.6 — 1.0Mpa

Рабочая температура
-10 — 150℃

Технология изготовления корпуса клапана
Литье/Ковка

Значение Ra корпуса клапана
0.38/0.51/0.6
Опциональная технология электрополировки

Тип соединения
Быстроразъемное соединение / Сварное соединение

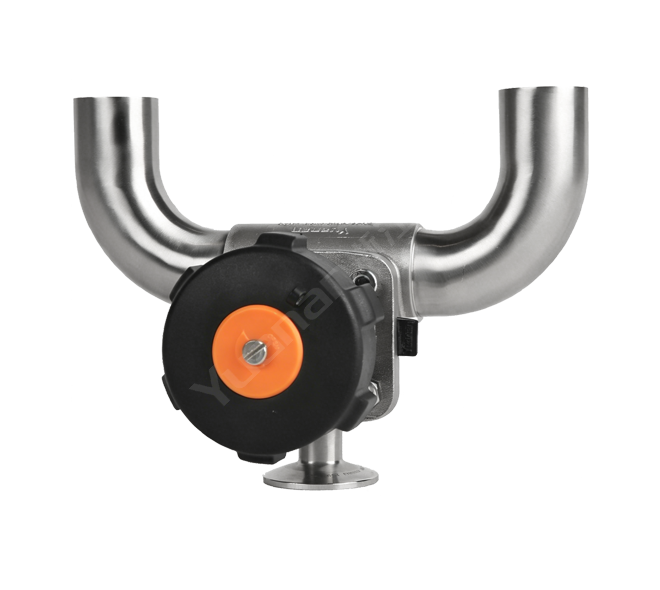

YNFS трехходовой ручной U-образный мембранный клапан

Номинальный проход
⌀ 19.05 — 101.6

Материал корпуса клапана
304/316L

Тип привода
Ручной

Материал уплотнения
EPDM / PTFE

Диапазон давления
0.6 — 1.0Mpa

Рабочая температура
-10 — 150℃

Технология изготовления корпуса клапана
Литье/Ковка

Значение Ra корпуса клапана
0.38/0.51/0.6
Опциональная технология электрополировки

Тип соединения
Быстроразъемное соединение / Сварное соединение

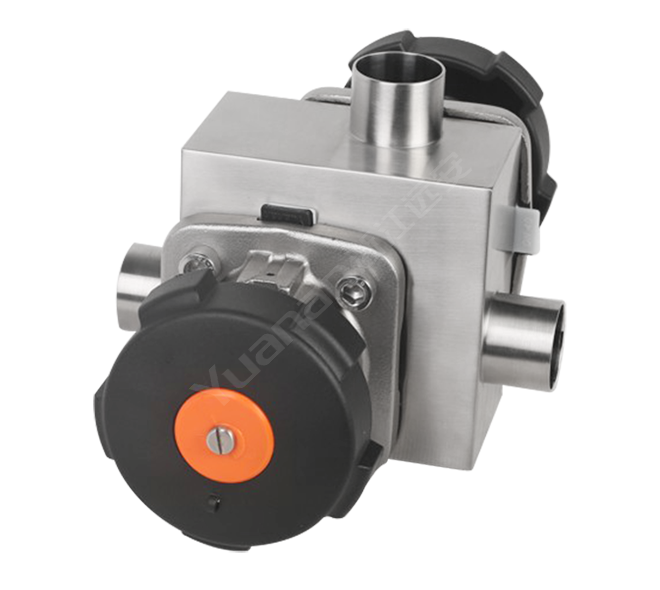

YNF-DT ручной многоходовой мембранный клапан

Номинальный проход
⌀ 25.4 — 101.6

Материал корпуса клапана
304/316L

Тип привода
Ручной

Материал уплотнения
EPDM / PTFE

Диапазон давления
0.6 — 1.0Mpa

Рабочая температура
-10 — 150℃

Технология изготовления корпуса клапана
Литье/Ковка

Значение Ra корпуса клапана
0.38/0.51/0.6
Опциональная технология электрополировки

Тип соединения
Быстроразъемное соединение / Сварное соединение

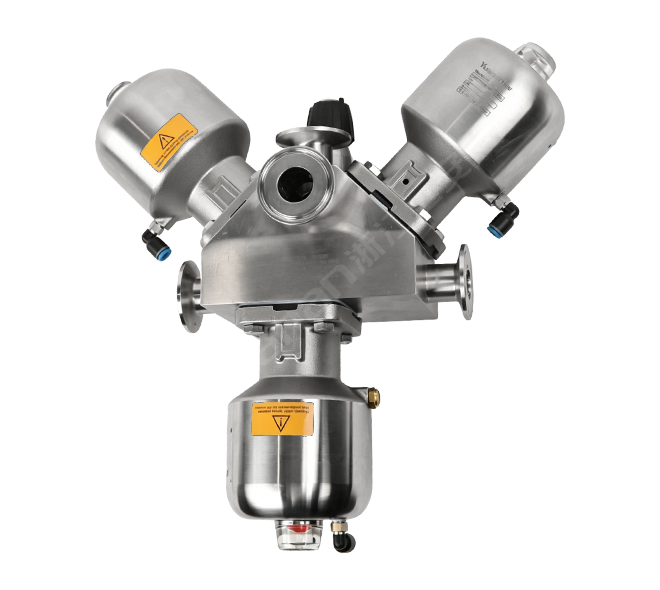

YNF-DT пневматический многоходовой мембранный клапан (цилиндр из нержавеющей стали)

Номинальный проход
⌀ 12.7 — 63.5

Материал корпуса клапана
304/316L

Тип привода
Пневматический

Материал уплотнения
EPDM / PTFE

Диапазон давления
0.6 — 1.0Mpa

Рабочая температура
-10 — 150℃

Технология изготовления корпуса клапана
Литье/Ковка

Значение Ra корпуса клапана
0.38/0.51/0.6
Опциональная технология электрополировки

Тип соединения
Быстроразъемное соединение / Сварное соединение

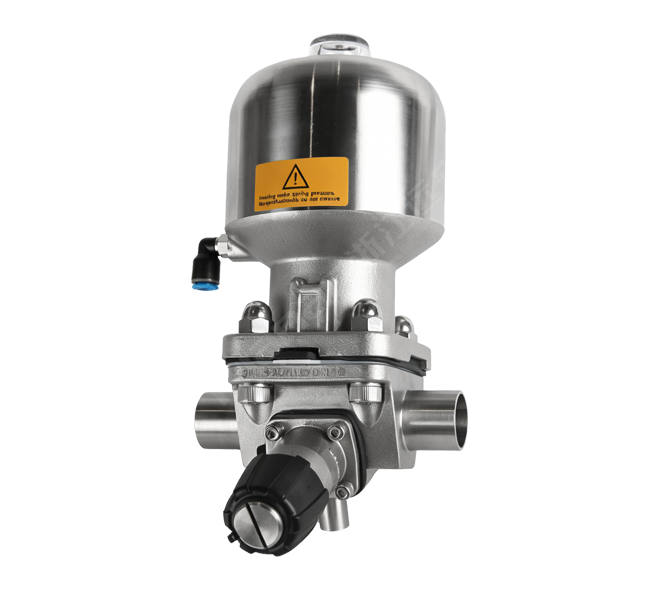

I-Body пневматический пробоотборный мембранный клапан

Номинальный проход
⌀ 25.4×12.7
⌀ 38.1×12.7
⌀ 50.8×12.7
⌀ 63.5×12.7

Материал корпуса клапана
304/316L

Тип привода
Пневматический

Материал уплотнения
EPDM / PTFE

Диапазон давления
0.6 — 1.0Mpa

Рабочая температура
-10 — 150℃

Технология изготовления корпуса клапана
Литье/Ковка

Значение Ra корпуса клапана
0.38/0.51/0.6
Опциональная технология электрополировки

Тип соединения
Быстроразъемное соединение / Сварное соединение

YAJ-87

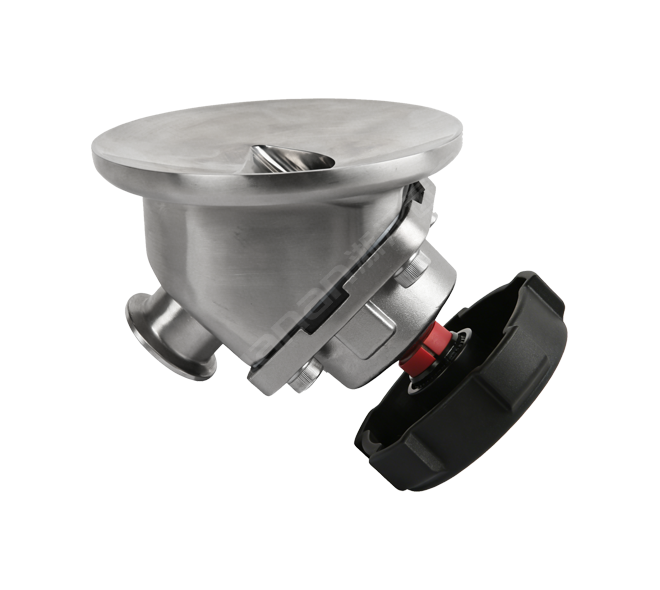

YNFD ручной донный мембранный клапан

Номинальный проход
⌀ 19.05 — 101.6

Материал корпуса клапана
304/316L

Тип привода
Ручной

Материал уплотнения
EPDM / PTFE

Диапазон давления
0.6 — 1.0Mpa

Рабочая температура
-10 — 150℃

Технология изготовления корпуса клапана
Литье/Ковка

Значение Ra корпуса клапана
0.38/0.51/0.6
Опциональная технология электрополировки

Тип соединения
Быстроразъемное соединение / Сварное соединение

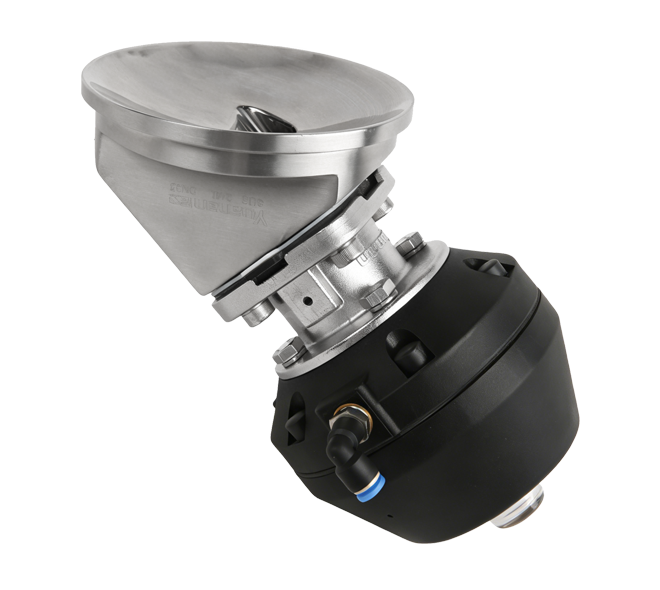

YAJ-89-1

YNFD пневматический донный мембранный клапан (пластиковый цилиндр)

Номинальный проход
⌀ 19.05 — 101.6

Материал корпуса клапана
304/316L

Тип привода
Пневматический

Материал уплотнения
EPDM / PTFE

Диапазон давления
0.6 — 1.0Mpa

Рабочая температура
-10 — 150℃

Технология изготовления корпуса клапана
Литье/Ковка

Значение Ra корпуса клапана
0.38/0.51/0.6
Опциональная технология электрополировки

Тип соединения
Быстроразъемное соединение / Сварное соединение

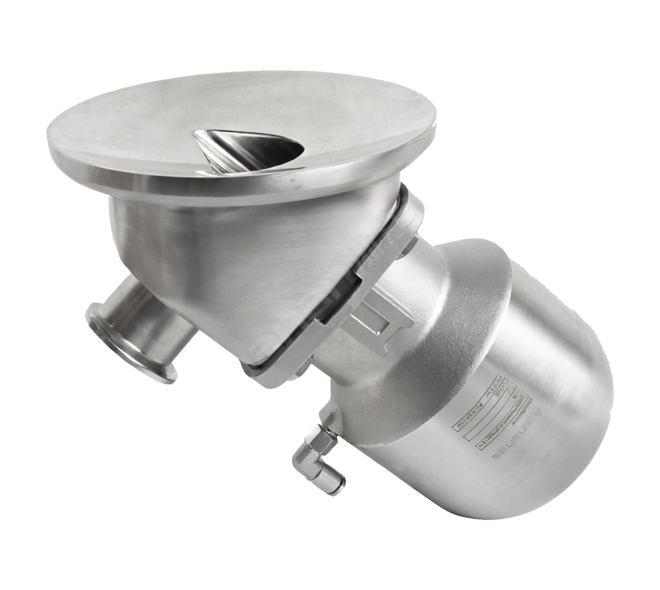

YAJ-89

YNFD пневматический донный мембранный клапан (цилиндр из нержавеющей стали)

Номинальный проход
⌀ 19.05 — 101.6

Материал корпуса клапана
304/316L

Тип привода
Пневматический

Материал уплотнения
EPDM / PTFE

Диапазон давления
0.6 — 1.0Mpa

Рабочая температура
-10 — 150℃

Технология изготовления корпуса клапана
Литье/Ковка

Значение Ra корпуса клапана
0.38/0.51/0.6
Опциональная технология электрополировки

Тип соединения
Быстроразъемное соединение / Сварное соединение
