Серия клапанов с угловым седлом

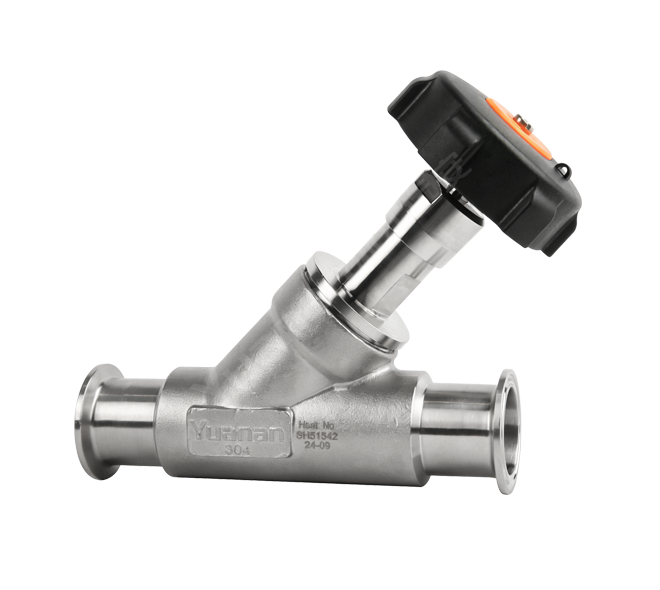

YAJ-103-1

YAZ ручной клапан с угловым седлом

Номинальный проход
⌀ 19.5 — 76.2

Материал корпуса клапана
304/316L

Тип привода
Ручной

Материал уплотнения
PTFE/PPL

Диапазон давления
1.0Mpa

Рабочая температура
-10 — 110℃(PTFE)
-10 — 180℃(PPL)

Технология изготовления корпуса клапана
Литье

Значение Ra корпуса клапана
0.6/0.8

Тип соединения
Быстроразъемное соединение / Сварное соединение / Внутренняя резьба

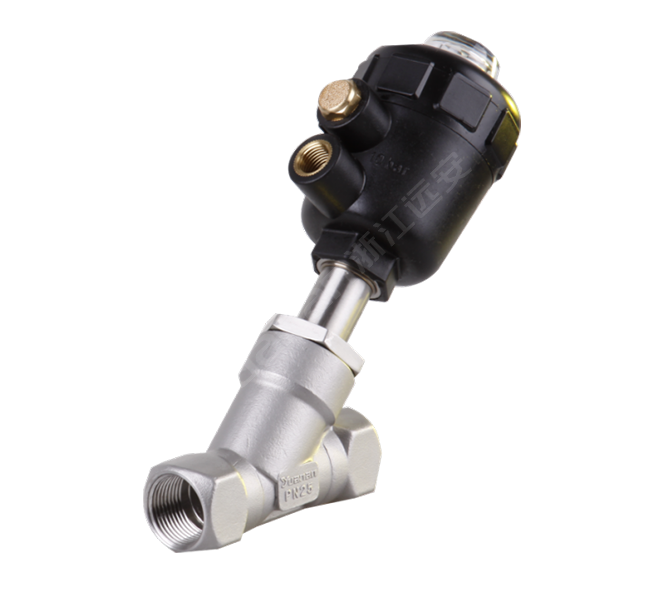

YAJ-103

YAZ пневматический клапан с угловым седлом (пластиковый цилиндр)

Номинальный проход
⌀ 12.7 — 50.8

Материал корпуса клапана
304/316L

Тип привода
Пневматический

Материал уплотнения
PTFE/PPL

Диапазон давления
1.0Mpa

Рабочая температура
-10 — 110℃(PTFE)
-10 — 180℃(PPL)

Технология изготовления корпуса клапана
Литье

Значение Ra корпуса клапана
0.6/0.8

Тип соединения
Быстроразъемное соединение / Сварное соединение / Внутренняя резьба

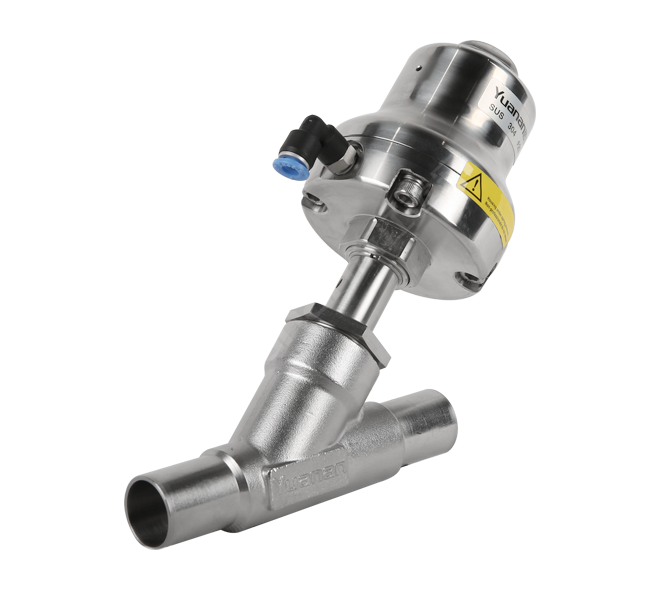

YAJ-106

YAZ пневматический клапан с угловым седлом (цилиндр из нержавеющей стали)

Номинальный проход
⌀ 12.7 — 104

Материал корпуса клапана
304/316L

Тип привода
气动

Материал уплотнения
PTFE/PPL

Диапазон давления
1.0Mpa

Рабочая температура
-10 — 110℃(PTFE)
-10 — 180℃(PPL)

Технология изготовления корпуса клапана
Литье

Значение Ra корпуса клапана
0.6/0.8

Тип соединения
Быстроразъемное соединение / Сварное соединение / Внутренняя резьба

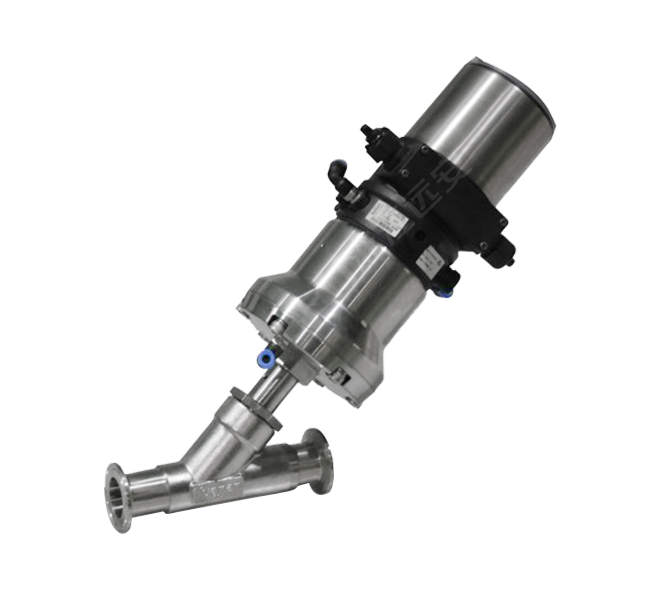

YAJ-108

YAZ пневматический клапан с угловым седлом (цилиндр из нержавеющей стали / с позиционным регулированием)

Номинальный проход
⌀ 12.7 — 104

Материал корпуса клапана
304/316L

Тип привода
气动

Материал уплотнения
PTFE/PPL

Диапазон давления
1.0Mpa

Рабочая температура
-10 — 110℃(PTFE)
-10 — 180℃(PPL)

Технология изготовления корпуса клапана
Литье

Значение Ra корпуса клапана
0.6/0.8

Тип соединения
Быстроразъемное соединение / Сварное соединение / Внутренняя резьба
